• Antes de utilizar este aparato por primera
vez, lea detenidamente este manual de
instrucciones y guárdelo para posteriores
consultas.
• Antes de utilizar el aparato verificar que la
tensión de la red doméstica corresponda
con la indicada en el aparato.
• Después de quitar el embalaje, verificar
que el aparato esté en perfectas
condiciones, en caso de duda, diríjase al
Servicio de Asistencia Técnico más
cercano.
• Este aparato debe utilizarse sólo para
uso doméstico. No utilizar al aire libre.
• En caso de avería y/o mal
funcionamiento del aparato, apagarlo y
no tratar de arreglarlo. En caso de
necesitar reparaciones dirigirse
únicamente a un Servicio de Asistencia
Técnico autorizado por el fabricante y
solicitar el uso de recambios originales.
• El usuario no debe proceder a la
sustitución del cable. En caso de que
esté estropeado o haya que sustituirlo,
dirigirse exclusivamente a un Servicio
Técnico autorizado por el fabricante.
• El fabricante no será responsable de
daños que puedan derivar del uso
inapropiado equívoco o poco adecuado o
bien de reparaciones efectuadas por
personal no cualificado.
• Este aparato no debe ser utilizado en el
interior de cuartos de baño o duchas ni
en espacios húmedos. No utilizar en
2. ADVERTENCIAS DE SEGURIDAD
IMPORTANTES
3. INSTRUCCIONES PARA EL MONTAJE
Antes de proceder la montaje, sacar las
diferentes partes del ventilador del embalaje
y comprobar que el cable de alimentación
está íntegro y que el aparato no se ha
dañado durante el transporte. No haga
funcionar el aparato si se encuentra dañado.

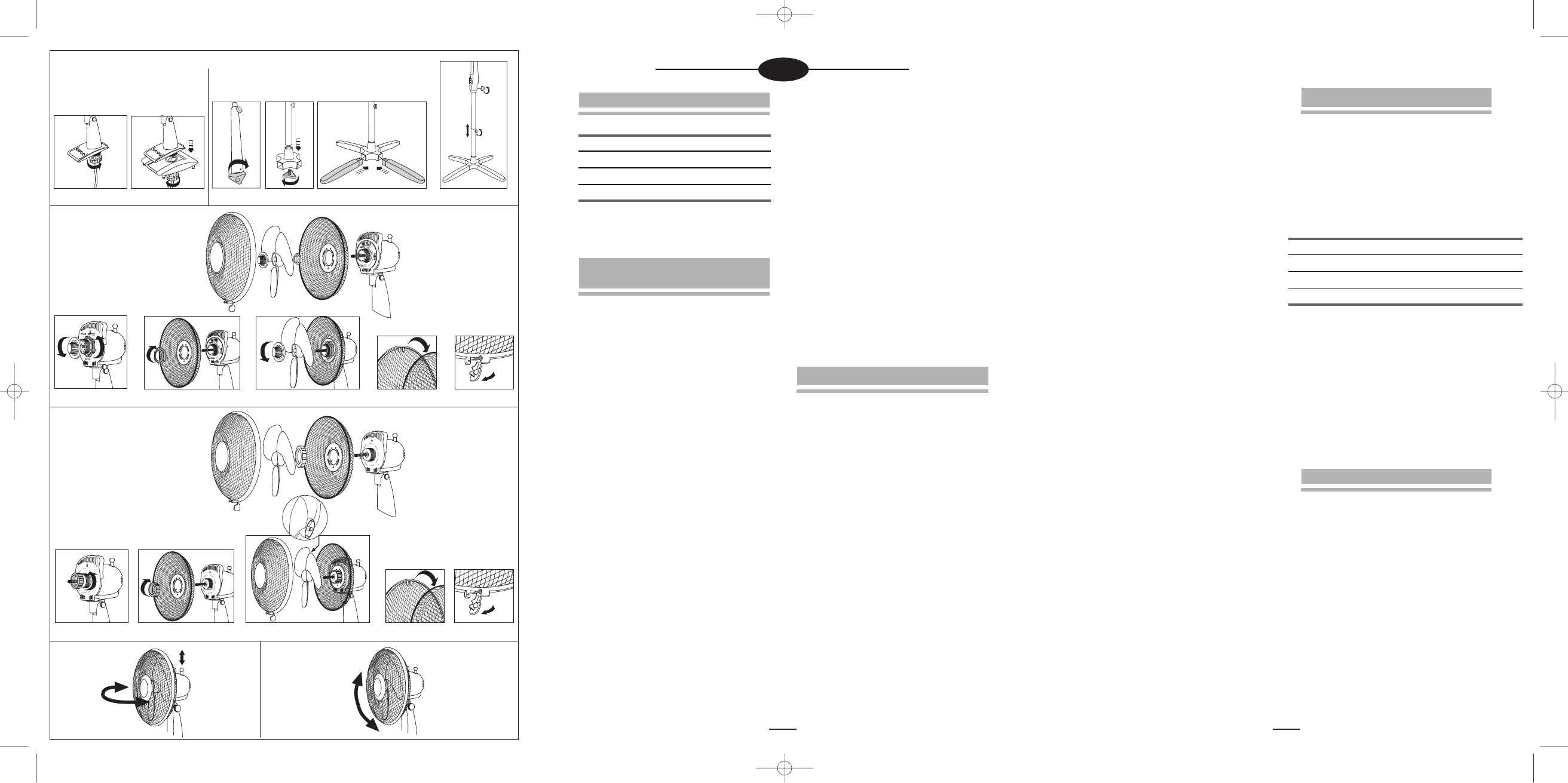

1A.-MONTAJE DE LA BASE
1A1.-
MODELOS: VTR-25 / VTR-25M /
VTR-30 / VTR-30M / VTR-40 / VTR-40M
1- Soltar la tuerca de la parte inferior
del soporte motor.
2- Montar el soporte motor en la base
y sujetarlo mediante la tuerca.
1A2.- MODELOS: VTR-40P / VTR-40PM
1.- Suelte la tuerca que viene roscada
en el eje.
2.- Monte el eje en el soporte de la
base y sujétela mediante la tuerca.
3.- Inserte en el soporte las cuatro
patas que forman la base.
4.- Afloje el tornillo y tire del eje interno
hacia arriba hasta la altura deseada
y apretar nuevamente el tornillo.
Colocar el soporte motor en la base
y sujetarlo con el tornillo de apriete.
Modelo Voltaje-Frecuencia Potencia
1. CARACTERÍSTICAS TÉCNICAS
Estos aparatos son conformes a las
directrices de la Directiva Europea de
Compatibilidad Electromagnética
89/336/CEE.
VTR-25 VTR-25M 230V~50Hz 40W
VTR-35 VTR-35M 230V~50Hz 45W
VTR-40 VTR-40M 230V~50Hz 60W
VTR-40P VTR-40PM 230V~50Hz 60W
E
áreas con temperaturas superiores a
40ºC.
• No utilice el aparato con el cable o la
clavija dañados.
• No tire del cable para extraer la clavija
del enchufe.
• Antes de enchufar el aparato pulse el
botón "0" para asegurarse de que está
en posición parado.
• Desenchufe el aparato cuando no lo
esté utilizando, cuando vaya a efectuar
cualquier operación de mantenimiento o
limpieza del mismo o cuando vaya a
desplazarlo.
• Mantenga el aparato fuera del alcance
de los niños o personas discapacitadas.
• No introduzca ningún objeto a través de
las rejillas de protección.
• No deje el ventilador al lado de focos de
calor o sobre superficies calientes.
• NO SUMERJA EL APARATO EN
AGUA.
высоты и закрептиь ее в этом
положении соответсвующим
болтом.
Расположить кронштейн мотора
на основании и закрепит его
болтом.
1B.-.МОНТАЖ ВЕНТИЛЯТОРА
1B1.- МОДЕЛИ: VTR-30 / VTR-30M / VTR-40
/ VTR-40M / VTR-40P / VTR-40PM
1.- Снять гайки, накрученные на оси
двигателя (направление против
часовой стрелке) и на каркасе
двигателя (направление по
часовой стрелке).
2.- Смонтировать заднию защитную
решетку на каркас двигателя и
закрепить ее с помощью гайки.
3.- Установить лопасти на оси
двигателя , закрепив их
специальной гайкой для лопастей.
Прокручивая в ручную лопасти
проверить нет ли заеданий.
Лопасти должны свободно
вращаться. В противном случае
повторить действия начиная со 2
–го пункта.
4.- Смонтировать переднию
защитную решетку и слабо
нажимая на нее до ее фиксации в
пласмассовом обруче.
5.- Закрыть затвор безопасности,
закрутив винт.
1B2.- МОДЕЛЬ: VTR-25 / VTR-25M
1.- Снять гайку накрученную на
каркас для лопастей.
2.- Смонтировать заднию защитную
решетку на кронштейне
двигателя и закрепить ее гайкой.
3.- Установить лопасти на оси
двигателя.
Прокручивая в ручную лопасти
проверить нет ли заеданий.
Лопасти должны свободно
вращаться. В противном случае
повторить действия начиная со 2
–го пункта.
4.- Смонтировать переднию
защитную решетку и слабо
нажимая на нее до ее фиксации в
пласмассовом обруче.
5.- Закрыть затвор безопасности,
закрутив винт.
Раньше чем произвести чистку вентилятора, его
необходимо отключить от электоросети. Если
хотите для чистки разобрать вентилятор, то
следуйте инструкции по его сборке в обратном
порядке.
Лопасти могут мыться в теплой воде с
использованием моющих средств. Их так же можно
протирать слобо увлажненной тканью.
Моторну часть притирать слабо смоченной тканью.
В ВОДУ ЕГО НЕ ПОГРУЖАТЬ. Для чистки мотора
не использовать моющие и образивные средства.
Раньше, чем монтировать мотор и запустить в
действие вентилятор, необходимо убедится, что
все детали и узлы сухие.
5. УХОД ЗА ВЕНТИЛЯТОРОМ
• Раньше чем включить вентилятор,
установите его на устойчивой и ровной
поверхности.
• Нажать на кнопку «0», для того чтобы
убедиться, что вентилятор отключен и
включить его в электоросеть.
• Нажать на кнопку «1» или «2» или «3»,
в зависимости от необходимости.
4. ИНСТРУКЦИИ ПО ЗАПУСКУ
2.- ВРАЩЕНИЕ ВОКРУГ ВЕРТИКАЛЬНОЙ ОСИ
Управление этой функцией осуществляется
ручкой, расположенной сверху мотора на его
задней части. Для дого чтобы мотор крутился
вокруг вертикальной оси, необходимо утопить
ручку. Чтобы прекратить подобное вращение
вентилятора, необходимо ручку установить в
верхние положение.
3.- НАКЛОННОЕ ПОЛОЖЕНИЕ ВЕНТИЛЯТОРА
Работа вентилятора может в ручную
ориентироваться в вертикальной плоскости
наклоняя его вверх или вниз, в той или
другой степени.
Модель:
0123
VTR-25 VTR-25M Отключено Низкая Высокая
VTR-35 VTR-35M Отключено Низкая СредняяВысокая
VTR-40 VTR-40M Отключено Низкая СредняяВысокая
VTR-40P VTR-40PM Отключено Низкая СредняяВысокая
