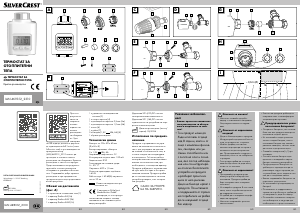

Наръчник SilverCrest IAN 469312 Термостат

Наръчник

Преглед на дисплея и

на обслужването

1b

1a

1c

1h

1i

1j

1k

1e 1d1g 1f

1l 1m

(1a) Холендрова гайка за мон-

таж на вентила на отоплително-

то тяло

(1b) Дисплей

(1c) Индикация за батерията

(1d) Бутон „Menu“

• Не излагайте батериите на екстрем-

ни условия (напр. пряка слънчева

светлина). В противен случай

съществува повишена опасност от

изтичане.

• Внимание. Изхвърляйте употребя-

ваните батерии незабавно. Дръжте

новите и употребяваните батерии

далеч от деца. При съмнение за

поглъщане или попадане на бате-

рии в тялото незабавно потърсете

медицинска помощ.

Опасност!

• Бъдете изключително внимателни с

повредени или разтекли се батерии

и ги изхвърлете незабавно съгласно

разпоредбите. При това носете

ръкавици.

• Ако влезете в контакт с киселината

от батерията, измийте засегнатото

място с вода и сапун. Ако в окото

Ви попадне киселина от батерия-

та, измийте го с вода и незабавно

потърсете медицинска помощ!

• Свързващите клеми не трябва да

бъдат свързвани накъсо.

ВАЖНО: уверете се, че монтирате

продукта вертикално/хоризонтално,

тъй като в противен случай упра-

вляващият щифт (1n, фиг. H) и/или

корпусът (1o, фиг. H) на термостата

за отоплителни тела може да се

повредят.

Указание: в зависимост от вентила

на отоплителното тяло продуктът

може да бъде монтиран директно

или, при вентили за отоплителни тела

на „Danfoss“, със съответен адаптер.

Съдържащите се в обхвата на достав-

ката адаптери позволяват монтажа

на продукта на вентили за отопли-

телни тела от типовете Danfoss RA,

Danfoss RAV и Danfoss RAVL. Провере-

те в ръководството на Вашето отопли-

телно тяло какъв адаптер е необходим

за монтажа.

Указание: холендровата гайка (1a,

фиг. D) е подходяща за вентили за

отоплителни тела с размер на резбата

M30 x 1,5 mm. Ако продуктът не

може да бъде монтиран на Вашия

вентил за отоплителни тела с холен-

дровата гайка и адаптера, потърсете

подходящ адаптер в специализирани-

те магазини.

Монтаж без адаптер (фиг. D)

1. Завинтете продукта (1) с помощта

на холендровата гайка (1a) върху

вентила на отоплителното тяло.

Демонтаж на старата термо-

статична глава (фиг. C)

1. Настройте термостатичната гла-

ва (T) на максималната степен (M).

Указание: така термостатичната

глава вече няма да натиска щифта на

вентила на отоплителното тяло и ще

може да се демонтира по-лесно.

2. Развийте фиксатора (F) на термоста-

тичната глава с подходящ инстру-

мент (напр. тръбен ключ, не се

съдържа в обхвата на доставката) и

свалете термостатичната глава.

Монтаж на новата термоста-

тична глава

ВНИМАНИЕ

Опасност от притис-

кане!

• При монтажа на продукта и на

адаптера внимавайте да не затисне-

те пръстите си.

ВНИМАНИЕ

Опасност от порязва-

не!

• Адаптерите и удължението на

повдигача на вентила може да имат

остри ръбове.

Указание: при смяна на батериите

датата и часът се изтриват и при рес-

тартиране се показва запитване за тях.

Вашите настроени времена на отопле-

ние и конфигурацията на различните

режими се запазват.

Указание: от тези символи (мигащи)

можете да проверите времето на

работа на батерията.

Наблюдение и контрол

на мощността на

батерията

Смяна на батерия

Индикация за батери-

ята

Нивото на зареждане на батерията се

показва като индикация за батерия-

та (1c) в следните състояния:

≥ 80 % ≥ 60 % ≥ 40 % ≥ 20 % < 20 %

Указание: прорезите във вентила на

отоплителното тяло (12) осигуряват

оптимално фиксиране.

3. Фиксирайте адаптера с винта (6) и

гайката (7) с помощта на подходя-

ща отвертка (не се съдържа в обхва-

та на доставката).

4. Завинтете продукта (1) с помощта

на холендровата гайка (1a) върху

адаптера.

5. След това с бутона „OK“ (1e) стар-

тирайте хода за адаптиране (вижте

глава „Ход за адаптиране“), за да

свържете термостата за отоплител-

ни тела с вентила.

Монтаж с адаптер RAVL

(фиг. G)

1. Поставете адаптера (2c) върху вен-

тила на отоплителното тяло, докато

се фиксира с щракване.

Указание: прорезите във вентила на

отоплителното тяло (12) осигуряват

оптимално фиксиране.

2. Завинтете продукта (1) с помощта

на холендровата гайка (1a) върху

адаптера.

3. След това с бутона „OK“ (1e) стар-

тирайте хода за адаптиране (вижте

глава „Ход за адаптиране“), за да

свържете термостата за отоплител-

ни тела с вентила.

3. След ок. 2 секунди на дисплея се

показва число, указващо година-

та. Настройте числото, указващо

годината, чрез въртене на кръговия

селектор (1f). Натиснете буто-

на „OK“ (1e), за да потвърдите

настройката на числото, указващо

годината.

4. С помощта на кръговия селектор

настройте последователно месе-

ца, деня, часа и минутите, като

потвърждавате всяко Ваше въвежда-

не с бутона „OK“.

5. Продуктът е в готовност и може да

бъде монтиран на отоплителното

тяло, за да започне пускането в

действие/ходът за адаптиране.

Указание: в зависимост от състоя-

нието на вентила може да се наложи

многократно изпълнение на хода

за адаптиране, докато вентилът на

отоплителното тяло бъде разпознат

правилно.

Указание: ако ходът за адаптиране

няма успех дори след многократни

опити, стартирайте отново пускането в

действие или се свържете със специа-

лизиран търговец.

4. След успешно изпълнен ход за

адаптиране продуктът превключва в

начален режим.

Отстраняване на неиз-

правности

Код за

неизправ-

ност на

дисплея

Проблем Отстраняване

Твърде

ниска

мощност

на батери-

ята

Смяна на

батериите

Вентилът

се движи

трудно

Проверете мон-

тажа, възможно

е вентилът на

отоплително-

то тяло да е

блокиран

(1e) Бутон „OK“

(1f) Кръгов селектор: задаване

на настройки

(1g) Бутон „Time“

(1h) Режим „Отпуск“

(1i) Индикация за ръчен

режим/индикация за

автоматичен режим

(1j) Индикация за температу-

ра на отопление/темпе-

ратура в енергоспестяващ

режим

(1k) Времена на отопление

(часове)

(1l) Разпознаване на отворен

прозорец

(1m) Индикация „Ден/блок“

Поставяне/смяна на

батериите (фиг. B)

ВНИМАНИЕ! Спазвайте следни-

те инструкции, за да избегнете

механични и електрически

повреди.

При поставянето и смяната на

батериите (8) процедирайте, както е

показано на фиг. B.

Указание: внимавайте за полюсите

плюс/минус на батериите и за пра-

вилното им поставяне. Батериите тряб-

ва да се намират изцяло в гнездото за

батериите.

2. След това с бутона „OK“ (1e) стар-

тирайте хода за адаптиране (вижте

глава „Ход за адаптиране“), за да

свържете термостата за отоплител-

ни тела с вентила.

Монтаж с адаптер RA

(фиг. E)

1. Поставете адаптера (2a) върху вен-

тила на отоплителното тяло, докато

се фиксира с щракване.

Указание: прорезите във вентила на

отоплителното тяло (12) осигуряват

оптимално фиксиране.

2. Фиксирайте адаптера с винта (6) и

гайката (7) с помощта на подходя-

ща отвертка (не се съдържа в обхва-

та на доставката).

3. Завинтете продукта (1) с помощта

на холендровата гайка (1a) върху

адаптера.

4. След това с бутона „OK“ (1e) стар-

тирайте хода за адаптиране (вижте

глава „Ход за адаптиране“), за да

свържете термостата за отоплител-

ни тела с вентила.

Монтаж с адаптер RAV

(фиг. F)

1. Поставете удължението на повди-

гача на вентила (3) върху щифта на

вентила.

2. Поставете адаптера (2b) върху вен-

тила на отоплителното тяло, докато

се фиксира с щракване.

Настройка на дата и

час

Указание: въвеждането на дата и

час може да се извърши след поставя-

нето на батериите, без продуктът да е

монтиран на отоплителното тяло.

1. След като батериите са поставени

или сменени, всички графики се

показват изцяло на дисплея (1b) в

продължение на ок. 1 секунда.

2. След това се показва мигащо пока-

зание „InSt“ за инсталиране, което

указва, че моторът е в готовност за

пускане в действие.

Указание: по време на въвежда-

нето на дата и час моторът вече

придвижва управляващия щифт (1n,

фиг. H) назад, дори ако продуктът

все още не е монтиран на отопли-

телното тяло. Чуват се съответните

шумове.

Ход за адаптиране

След като продуктът е монтиран

успешно на отоплителното тяло, в

следващата стъпка трябва да бъде

изпълнен ход за адаптиране за адап-

тиране на продукта към вентила на

отоплителното тяло.

1. Когато след настройката на датата

и часа на дисплея (1b) се покаже

„AdA“, продуктът е в готовност за

хода за адаптиране.

2. Натиснете бутона „OK“ (1e), за да

стартирате хода за адаптиране. По

време на изпълнението на тесто-

вия процес на дисплея се показва

мигащо показание „AdA“. Про-

дуктът отваря и затваря вентила на

отоплителното тяло многократно, за

да заучи крайните точки.

3. Ако се покаже код за неизправ-

ност, натиснете бутона „OK“, за да

нулирате продукта и да стартирате

отново хода за адаптиране (вижте

глава „Отстраняване на неизправ-

ности“).

Указание: ако стартирате хода

за адаптиране, без продуктът да е

монтиран на отоплителното тяло, той

ще бъде изпълнен и след приключва-

нето ще се покаже кодът за неизправ-

ност F4 (вижте глава „Отстраняване

на неизправности“). Стартирайте

отново хода за адаптиране, след като

сте монтирали продукта на вентила на

отоплителното тяло.

Монтаж

ВНИМАНИЕ

Опасност от изгаряне!

• Преди монтаж, демонтаж или

отстраняване на неизправности

оставете отоплителното тяло да се

охлади.

• Носете работни ръкавици.

Указание: монтажът на продукта

може да бъде извършен без източване

на отоплителната вода или намеса в

отоплителната система. Не е необхо-

димо изключване на отоплителното

тяло или на специалния инструмент.

Важно: продуктът трябва да бъде

монтиран на минимално разстояние

от 0,3 m от предмети като напр.

пердета, мебели, и на защитено от

възможна слънчева светлина място,

за да не се нарушава функцията му

(фиг. I).

Разстоя-

нието на

вентила на

отоплител-

ното тяло

е твърде

голямо

• Проверете

за правилно

закрепване

на вентила

на отопли-

телното тяло

• Монтирайте

подходящ

дистанцио-

нен пръстен.

Монтирайте

първо дис-

танционния

пръстен

0,5 mm (5a,

фиг. H). Ако

неизправ-

ността

не бъде

отстранена,

монтирайте

дистанцион-

ния пръстен

1,0 mm

(5b, фиг. H)

или двата

дистанцион-

ни пръстена

заедно

Разстоя-

нието на

вентила на

отоплител-

ното тяло

е твърде

малко

Проверете

за правилно

закрепване

на вентила на

отоплителното

тяло

BG

BG

BG

BG

BG

BG

BG

BG

BG

BG

BG

BG

BG

BG

оценка

Повече за това ръководство

Разбираме, че е хубаво да имате хартиено ръководство за вашия SilverCrest IAN 469312 Термостат. Винаги можете да изтеглите ръководството от нашия уебсайт и да го отпечатате сами. Ако искате да имате оригинално ръководство, препоръчваме ви да се свържете с SilverCrest. Може да са в състояние да предоставят оригинално ръководство. Търсите ли ръководството на вашия SilverCrest IAN 469312 Термостат на различен език? Изберете предпочитания от вас език на началната ни страница и потърсете номера на модела, за да видите дали го предлагаме.

Спецификации

Всички ръководства за SilverCrest Термостати
Още ръководства на Термостати

Често задавани въпроси за SilverCrest IAN 469312 Термостат

Нашият екип за поддръжка търси полезна информация за продукта и отговори на често задавани въпроси. Ако откриете неточност в нашите често задавани въпроси, моля, уведомете ни, като използвате нашата форма за контакт.

Свързани продукти

Наръчник

SilverCrest IAN 314688 Термостат

Наръчник

SilverCrest IAN 300230 Термостат

Наръчник

SilverCrest IAN 339465 Термостат

Наръчник

EMOS P5614 Термостат

Наръчник

Worcester MT10 Термостат

Наръчник

Honeywell DT4 Термостат

Наръчник

EMOS P5606OT Термостат

Наръчник

EMOS P56060T Термостат

Свързани категории
